Monitor poglądowy Ninja RAW 5″ HDMI

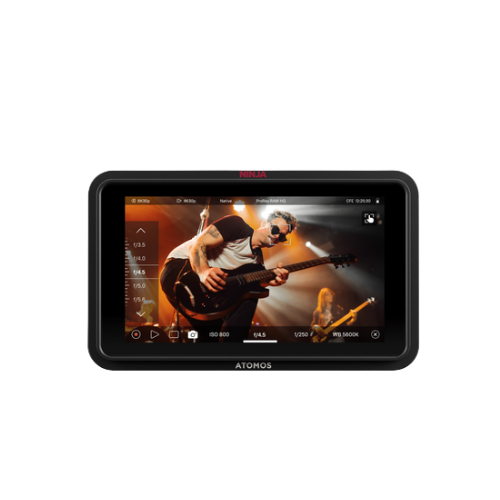

Ninja RAW – 5-calowy monitor-rejestrator HDMI

Jasny, 1500-nitowy monitor nagrywający montowany na kamerze, umożliwiający zapis materiału nawet do 6K 30p w formacie ProRes RAW na nośnikach CFexpress lub pamięci USB-C.

Najważniejsze cechy

• Jasny ekran HDR o jasności 1500 nitów – pełna kontrola nad obrazem nawet w trudnych warunkach oświetleniowych

• Nagrywanie Apple ProRes oraz ProRes RAW przez HDMI bezpośrednio z sensora aparatu na nośniki CFexpress Type B lub dyski USB-C

• Profesjonalne narzędzia monitoringu: EL Zone™ False Color, focus peaking, waveform, RGB parade, vectorscope i wiele więcej

• Sterowanie kamerą z poziomu monitora – regulacja ISO, migawki, przysłony oraz balansu bieli

• Ominięcie ograniczeń kompresji wewnętrznej aparatu oraz limitów rozdzielczości i głębi bitowej

• Obsługa kodeków: ProRes RAW, ProRes RAW HQ, ProRes LT, ProRes 422 oraz 422 HQ

• Kompatybilność z najpopularniejszymi programami montażowymi: DaVinci Resolve, Adobe Premiere Pro, Apple Final Cut Pro, Avid Media Composer i innymi

• W zestawie blokowane adaptery kabli HDMI i USB-C

• Lekka i mobilna konstrukcja – zasilanie akumulatorami NP-F, powerbankami USB-C lub zasilaczem DC

• Aktualizacje firmware bezpośrednio przez internet

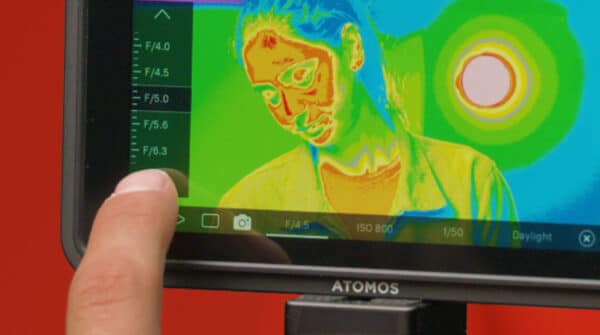

Intuicyjne sterowanie kamerą

Za pomocą wygodnych suwaków na ekranie możesz regulować balans bieli, przysłonę, czas migawki oraz ISO. Sterowanie działa z wieloma aparatami bezlusterkowymi Canon, Fujifilm, Nikon, Panasonic i Sony przez USB-C, a także z kamerami serii Z CAM E2 (wymagany przewód LANC, sprzedawany oddzielnie).

Dotykowe ustawianie ostrości

Wystarczy dotknąć wybranego punktu na ekranie Ninja RAW, aby aparat automatycznie ustawił ostrość. Funkcja współpracuje z trybami śledzenia ostrości, zapewniając szybkie i precyzyjne działanie.

Jeszcze jaśniejszy ekran 1500 nitów

Nowy ekran Ninja RAW jest o 50% jaśniejszy od poprzednich modeli. Oferuje zaawansowane funkcje monitoringu, takie jak EL Zone™, focus peaking, waveform, RGB parade czy vectorscope. System Atomos OS i 5-calowy ekran dotykowy zapewniają znacznie większą kontrolę nad obrazem niż standardowy wyświetlacz aparatu.

Nagrywanie na CFexpress i USB-C

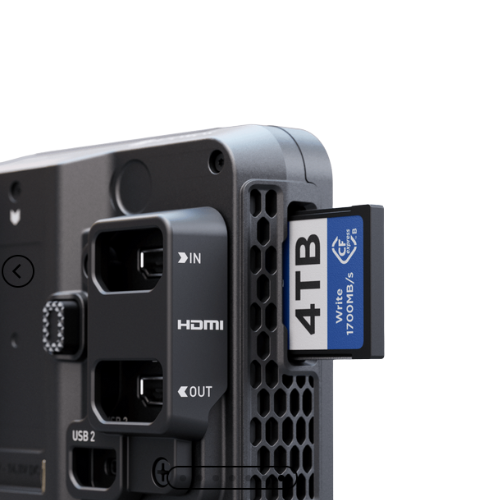

Obsługa kart CFexpress Type B

Ninja RAW wspiera szybkie nośniki CFexpress Type B, które oferują bardzo wysokie prędkości zapisu i odczytu, większą niezawodność oraz obsługę wysokich rozdzielczości – idealnie do pracy z ProRes RAW.

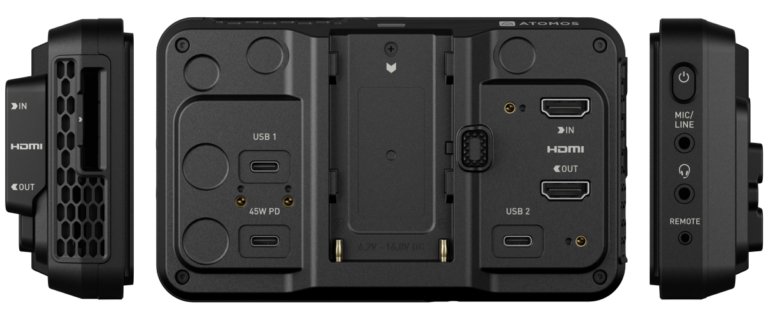

Rozbudowane możliwości USB-C

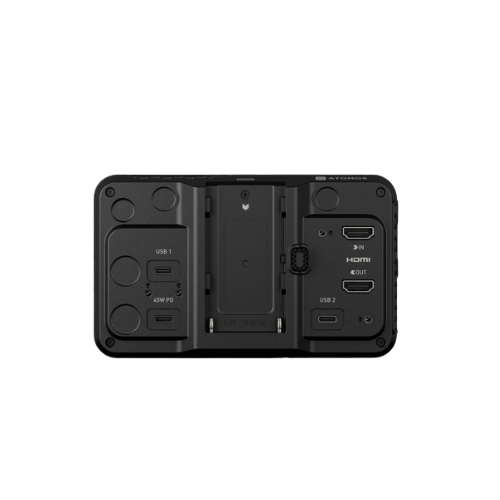

Urządzenie wyposażono w trzy porty USB-C. Jeden służy do zasilania, a pozostałe umożliwiają podłączenie dysków zewnętrznych lub adapterów sieciowych.

Tally Light – kontrola nagrywania

Wbudowana lampka tally informuje o statusie pracy urządzenia:

• czerwony kolor oznacza aktywne nagrywanie lub transmisję,

• zielony wskazuje tryb podglądu lub gotowości.

To szczególnie przydatne rozwiązanie podczas produkcji live.

Solidny system blokowania przewodów

Atomos opracował wytrzymały system zabezpieczający przewody HDMI i USB-C przed przypadkowym odłączeniem. W zestawie znajdują się specjalne uchwyty oraz blokowany przewód USB-C.

Elastyczne opcje zasilania

USB-C Power Delivery

Ninja RAW może być zasilany bezpośrednio z powerbanków, ładowarek USB-C lub zasilaczy obsługujących standard Power Delivery.

Akumulatory NP-F

Popularne baterie NP-F doskonale sprawdzają się podczas pracy w terenie, zapewniając długi czas działania bez konieczności częstej wymiany.

Battery Eliminator

Urządzenie współpracuje również z adapterem zasilania AC Atomos (sprzedawanym osobno), umożliwiającym stałe zasilanie.

Obsługiwane rozdzielczości i klatek/s

Ninja RAW obsługuje:

• do 120 kl./s w Full HD,

• do 60 kl./s w 4K UHD/DCI,

• do 30 kl./s w 6K UHD/DCI.

Wyższe kl./s idealnie sprawdzają się przy nagraniach slow motion i dynamicznych scenach.

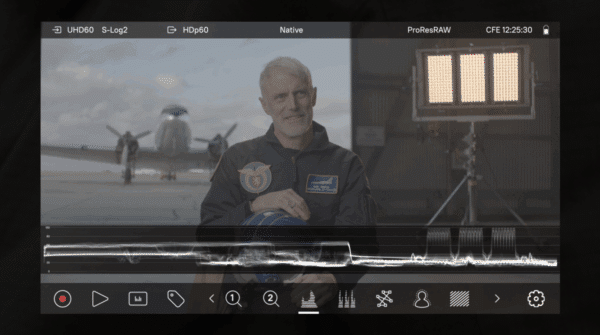

Profesjonalne kodeki i profile LOG

Urządzenie ma fabrycznie aktywowane kodeki:

• ProRes RAW,

• ProRes RAW HQ,

• ProRes LT,

• ProRes 422 / 422 HQ,

• H.265.

Monitor obsługuje także profile LOG najpopularniejszych producentów aparatów, takich jak Sony, Canon, Panasonic, Nikon, Fujifilm, ARRI czy RED, zapewniając większy zakres dynamiki i większą swobodę podczas color gradingu.

Zaawansowane narzędzia monitoringu

Ninja RAW oferuje komplet profesjonalnych funkcji kontroli obrazu:

• focus peaking,

• zoom 2:1 i 1:1,

• zebry,

• false color,

• EL Zone™,

• waveform,

• RGB parade,

• vectorscope,

• prowadnice kadru,

• obsługę LUT 3D i 1D,

• podgląd dla obiektywów anamorficznych.

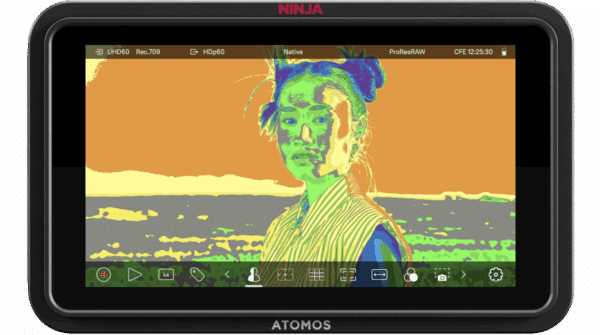

EL Zone™

EL Zone™ to zaawansowany system kontroli ekspozycji wykorzystujący precyzyjne oznaczenia kolorystyczne odpowiadające konkretnym poziomom światła. Dzięki temu łatwiej uzyskać poprawnie naświetlony obraz.

Obsługa LUT

Ninja RAW umożliwia podgląd LUT-ów w czasie rzeczywistym podczas nagrywania materiału LOG. Własne pliki .cube można wczytać z karty CFexpress lub dysku SSD.

 HDR i większy zakres dynamiki

Monitor pozwala wyświetlać ponad 10 stopni zakresu dynamicznego dla sygnałów LOG, PQ i HLG. Dzięki temu łatwiej kontrolować obraz HDR już na etapie nagrania.

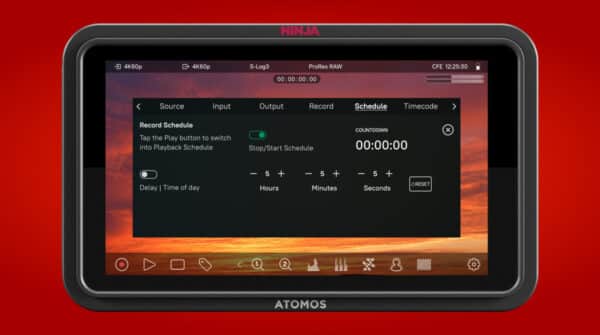

 SegmentPro – wygodniejsze zarządzanie plikami

Funkcja SegmentPro umożliwia automatyczny podział długich nagrań na mniejsze pliki bez utraty klatek. Ułatwia to archiwizację, przesyłanie materiałów i zwiększa bezpieczeństwo pracy z dużymi projektami.

Specyfikacja:

Wymiary: 151 × 92 × 36 mm

Waga: 400 g

Punkty montażowe: 1 × gwint 1/4" / 3/8" z zabezpieczeniem przed obracaniem (góra i dół)

Temperatura pracy: do 40°C

Obudowa i chłodzenie

Konstrukcja obudowy: Aluminium oraz tworzywo ABS

Chłodzenie: Aktywnie sterowany wentylator i radiator

Zasilanie

Zakres napięcia wejściowego: 6,2 V – 16,8 V DC

Pobór mocy: do 30 W

Przycisk wielofunkcyjny: zasilanie / blokada ekranu

Zasilanie ciągłe: akumulator NP-F lub USB-C Power Delivery

Wejście DC: przez Battery Eliminator (opcjonalnie)

DTAP: do 30 W

USB PD IN: obsługa do 45 W (wymagany odpowiedni zasilacz)

USB PD OUT: do 13 W

Wyświetlacz

Przekątna: 5,2 cala

Rozdzielczość: 1920 × 1080

Typ podświetlenia: Edge-lit

Jasność: 1500 nitów

Proporcje obrazu: 16:9

Przestrzeń barw: Rec.709

Kalibracja: Obsługa Calibrite Display Pro lub Display Plus na PC/Mac z przewodem Atomos LANC (ATOMCAB018, sprzedawany oddzielnie)

Pipeline kolorów

Gamma

Obsługiwane profile:

• Sony SLog / SLog2 / SLog3 / HLG

• Canon C-Log / C-Log2 / C-Log3

• ARRI Log CEI160 / 200 / 250 / 320 / 400 / 500 / 640 / 800 / 1000 / 1280 / 1600

• Panasonic V-Log / HLG

• JVC J-Log

• RED RedLogFilm / Log3G10 / Log3G12

• Fujifilm F-Log

• PQ (HDR10)

• Nikon N-Log

Gamut

Obsługiwane przestrzenie barw:

• BT.2020

• DCI-P3

• DCI-P3 D65

• Rec.709

• Sony S-Gamut / S-Gamut3 / S-Gamut3.cine

• Canon Cinema DCI-P3 / DCI-P3plus

• Panasonic V-Gamut

• ARRI Alexa Wide Gamut

• RED DragonColor / RedWideGamut i inne

Obsługa LUT

3D LUT Display: format .cube

3D LUT Downstream: wyjście loop out

Tryb 50/50 LUT: tak

Tryby monitoringu: Native / HLG / PQ / 3D LUT

Konwersja HDR: Log / HDR do HLG / PQ

Wejścia wideo

HDMI: 1 × HDMI 2.0 do 6K 30p

Blokowane złącze: opcjonalnie

Wi-Fi: brak

USB: 2 × USB-C 2.0/3.0

Głębia bitowa: 8/10-bit

Próbkowanie koloru: 4:2:2

Wyjścia wideo

HDMI: 1 × HDMI 2.0 do 6K 30p

Blokowane złącze: opcjonalnie

Wi-Fi: brak

USB: 2 × USB-C 2.0/3.0

Głębia bitowa: 8/10-bit

Próbkowanie koloru: 4:2:2

Metadane

HDMI RAW: balans bieli, indeks ekspozycji, czas/przysłona migawki, wartość przysłony, ISO, gamma, gamut

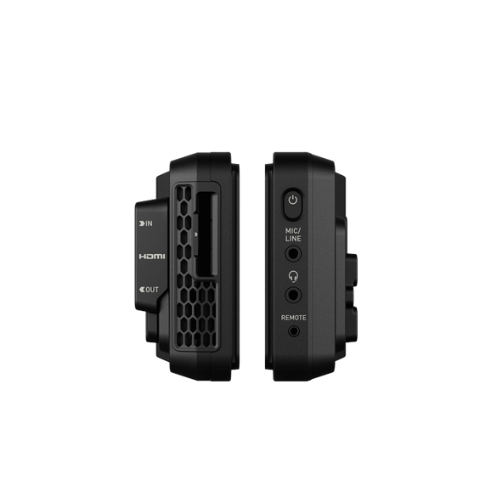

Łączność

USB: 2 × USB-C 2.0/3.0

Bluetooth: brak

LANC: tak

Audio

Audio przez HDMI: 8 kanałów, 24-bit

Wejście liniowe audio: gniazdo 3,5 mm, 2 kanały

Wyjście słuchawkowe: 3,5 mm, 2 kanały

Timecode

HDMI Embedded: tak

Time of Day: tak

Reference / Genlock: brak

LTC: brak

AirGlu RF / BT: brak

Obsługiwane rozdzielczości i klatkaże

RAW: do 6K 30p

4K DCI: 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60p

4K UHD: 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60p

2K DCI 2048 × 1080: tak

1080p: 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 / 100 / 120p

1080 PsF: konwersja do Progressive oraz loop out PsF

1080i: 50 / 59.94 / 60i

720p:  50 / 59.94 / 60p

Obsługiwane nośniki

CFexpress: certyfikowane nośniki Atomos CFexpress Type B

USB: certyfikowane nośniki USB 3.0 Atomos

System plików: exFAT

Obsługiwane kodeki

Apple ProRes RAW

• ProRes RAW

• ProRes RAW HQ

Apple ProRes

• LT

• 422

• 422 HQ

H.265

• LQ

• MQ

• HQ

• XQ

• 8/10-bit

• 4:2:2 i 4:2:0

Odtwarzanie

Playlisty: tak, możliwość tworzenia playlist z pełnych lub przyciętych klipów

Loop: tak, z własnymi punktami in/out

Odtwarzanie ProRes RAW: tak

Odtwarzanie ProRes: tak, z dźwiękiem Linear PCM

Odtwarzanie H.265: tak

Nagrywanie

Pre-roll: tylko ProRes

Timelapse: tak

Jednoczesny zapis proxy: tak

Narzędzia monitoringu

Waveform: 3 rozmiary, regulowana jasność i przezroczystość

RGB Parade: 3 rozmiary, regulowana jasność i przezroczystość

Vectorscope: 2 rozmiary, regulowana jasność i przezroczystość

Zoom 1×: mapowanie piksel do piksela dla 4K

Zoom 2×: tak

Focus Peaking: wybór koloru, próg, mono, tylko krawędzie

Atomos False Color: tak

ARRI False Color: tak

EL Zone: tak

Zebra: regulowana

Izolacja kanału koloru: Blue Only

Prowadnice kadru filmowego: 2.4:1, 2.35:1, 1.9:1, 1.85:1, 4:3

Prowadnice social media: 9:16, 1:1, 1.91:1, 4:5

Onion Skin: tak

Safe Areas: dla grafiki i akcji

Grid Markers: siatka 9 pól

De-squeeze anamorficzny: 1.25×, 1.33×, 1.5×, 1.6×, 1.65×, 1.79×, 1.8×, 2×

Obrót obrazu: tylko pionowy

Przetwarzanie sygnału

Usuwanie pulldown

• 24 / 25 / 30 PsF → 24 / 25 / 30p

• 60i → 24p

Downscale 4K UHD do HD: tak (loop out)

Crop DCI: 17:9 → 16:9

Zdalne sterowanie

HDMI: Auto HDMI trigger
Obsługiwane protokoły: Canon, Sony, Atomos

Port szeregowy 2,5 mm: kalibracja przez opcjonalny przewód USB-Serial

AirGlu BT / RF: brak

Sterowanie kamerą
USB-C: start/stop nagrywania, ISO, migawka, przysłona, balans bieli, touch-to-focus (dla kompatybilnych kamer)

Wymiary opakowania: 190 × 130 × 75 mm

Waga opakowania: 665 g

W zestawie:

monitor-rejestrator Ninja RAW,

adapter blokujący USB-C,

adapter blokujący HDMI,

blokowany przewód USB-C (45 cm),

skrócona instrukcja obsługi
